串口服務器Modbus測試示例
瀏覽次數：305發布時間：2022-12-05
一：串口接從機，電口接主機
1、撥碼控制串口模式為 485

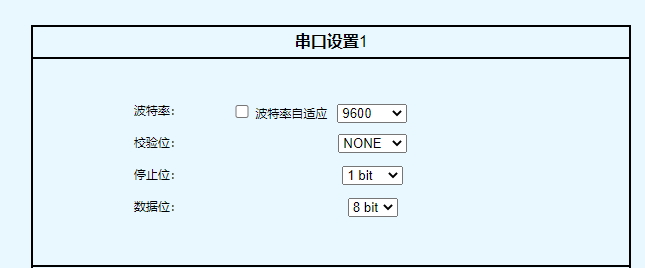

2、網頁上設置串口波特率

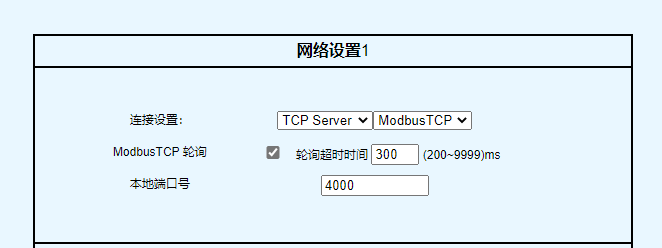

3、網頁上 設置電口狀態為 Tcp Server ModbusTCP
4、設備串口1接 串口轉usb，電腦上打開從機模擬軟件modsim，選擇連接的串口號
5、點擊 文件 新建，創建modbus數據，如右下圖設置

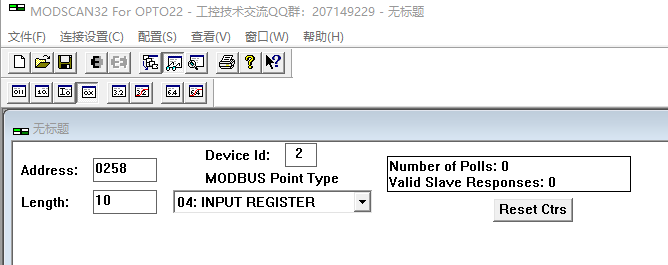

6、電腦上打開主機模擬軟件modscan，modbus設置和從機一致
7、點擊連接設置->連接
輸入ip地址和端口號， 連接設備的服務器，點擊確認后，開始通信。

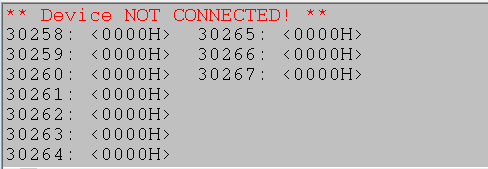

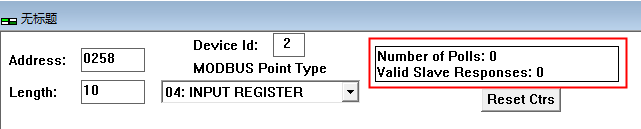

8、正常通信時，紅框處的數字會同步增加，下方的數據會跟隨從機的變化而改變
9、如果開啟modbus輪詢功能，重復步驟7，總共創建2個客戶端 ，連接設備的服務器。2個客戶端的數據互不干擾
二：串口接主機，電口接從機

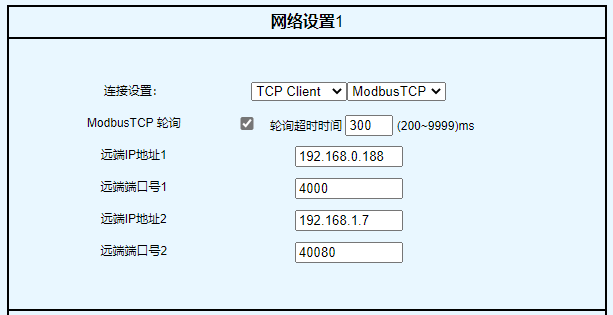

1、網頁上 設置電口狀態為 Tcp Client ModbusTCP ，遠端ip地址填寫電腦的ip地址
2、電腦上打開從機模擬軟件modsim， 連接設置選擇modbustcp服務器，端口設置和步驟1中的端口一致。

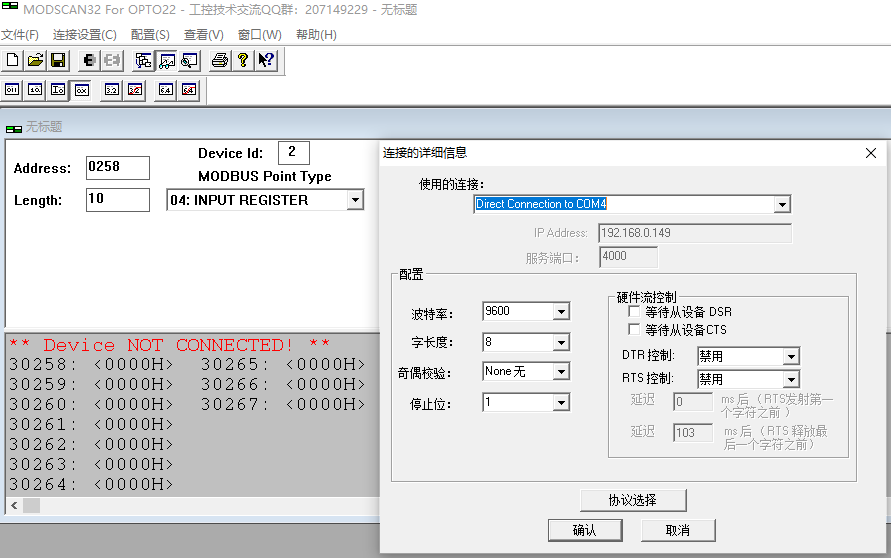

3、設備串口1接 串口轉usb，電腦上打開主機模擬軟件modscan，選擇連接的串口號，并設置modbus 數據，點擊確認，開始通信。
