一文讀懂LLDP技術

瀏覽次數：發布時間：2022-11-07

LLDP 概述

LLDP 是一個用于信息通告和獲取的協議，但是需要注意的一點是，LLDP 發送的信息通告不需要確認，不能發送一個請求來請求獲取某些信息，也就是說 LLDP 是一個單向的協議，只有主動通告一種工作方式，無需確認，不能查詢、請求（比如像 ARP 協議那樣請求某個IP 的 MAC 地址）

LLDP 技術介紹

LLDP 主要完成如下工作：
l 初始化并維護本地 MIB 庫中的信息
l 從本地 MIB 庫中提取信息，并將信息封裝到 LLDP 幀中。LLDP 幀的發送有兩種觸發方式，一是定時器到期觸發，一是設備狀態發生了變化觸發。
l 識別并處理接收到的 LLDPDU 幀
l 維護遠端設備 LLDP MIB 信息庫
l 當本地或遠端設備 MIB 信息庫中有信息發生變化時，發出通告事件

LLDP 應用

便于網管平臺的統一集中管理

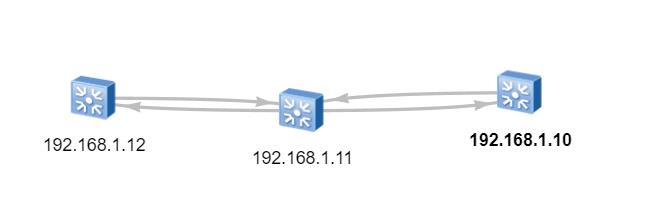

集中網管平臺拓?fù)渥詣幼R別生成示意圖

以飛暢四光八電環網交換機為例，通過配置LLDP將參與環網的4個光口的端口的信息上傳至集中網管平臺。在平臺實現統一管理，需要做的配置如下：

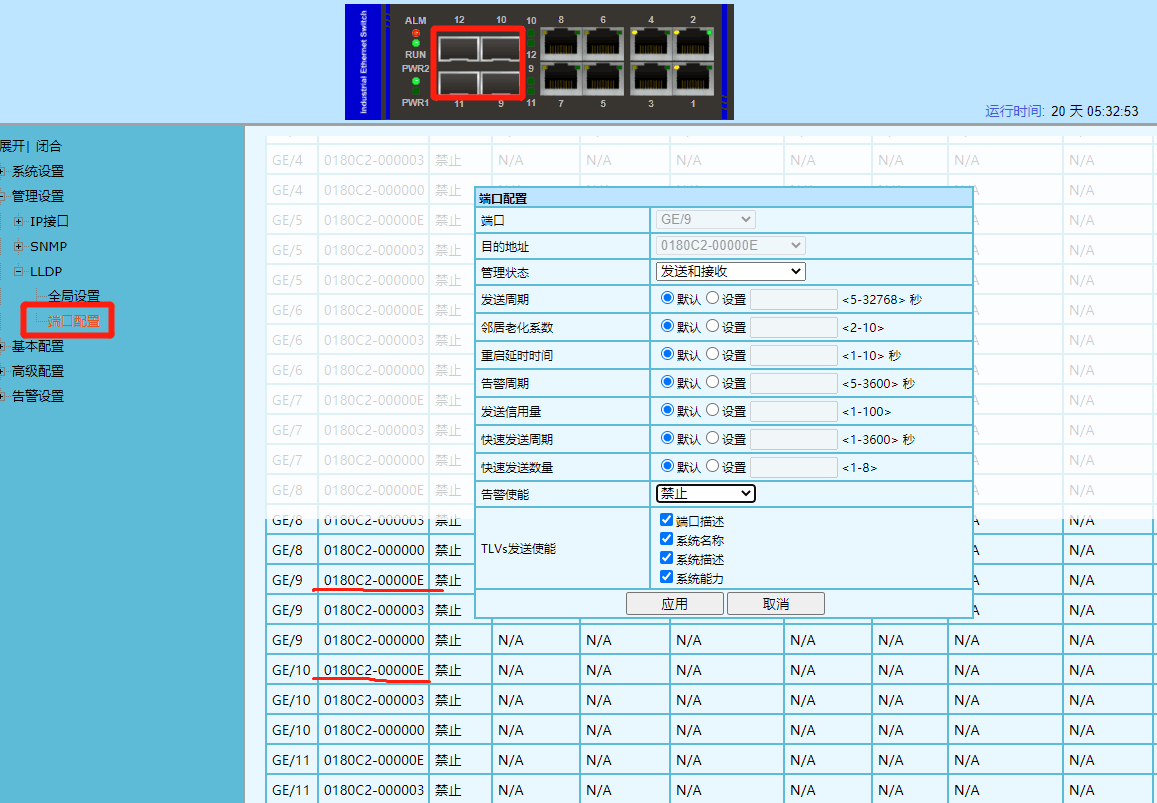

WEB界面配置參數示意圖

飛暢環網交換機LLDP端口的CLI配置指令如下：

switch(config)# lldp enable （使能LLDP功能）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E adminStatus rxtx    （設置GE9-GE12 四個端口管理狀態為發送和接收）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable portDescription
（添加GE9-GE12 四個端口上的端口描述報文）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemName
（添加GE9-GE12 四個端口上的系統名稱）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemDescription
（添加GE9-GE12 四個端口上的系統描述報文）
switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemCapabilities
（添加GE9-GE12 四個端口上的系統能力報文）

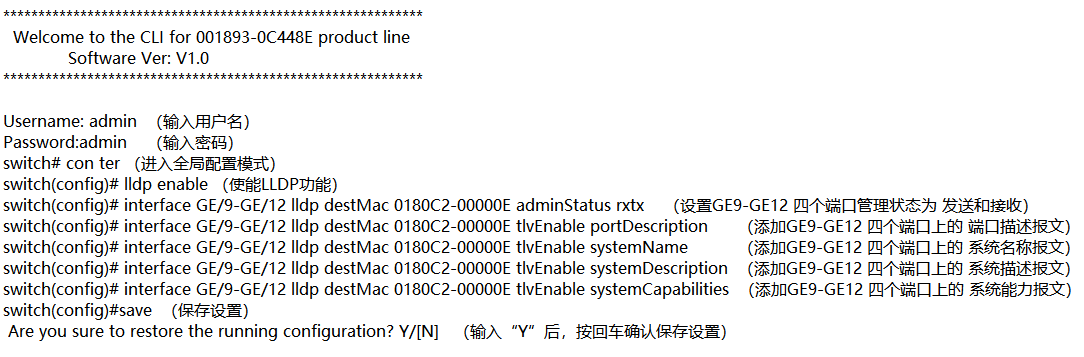

CLI配置命令行
