can光纖轉換器的安裝說明

瀏覽次數：發布時間：2021-06-03

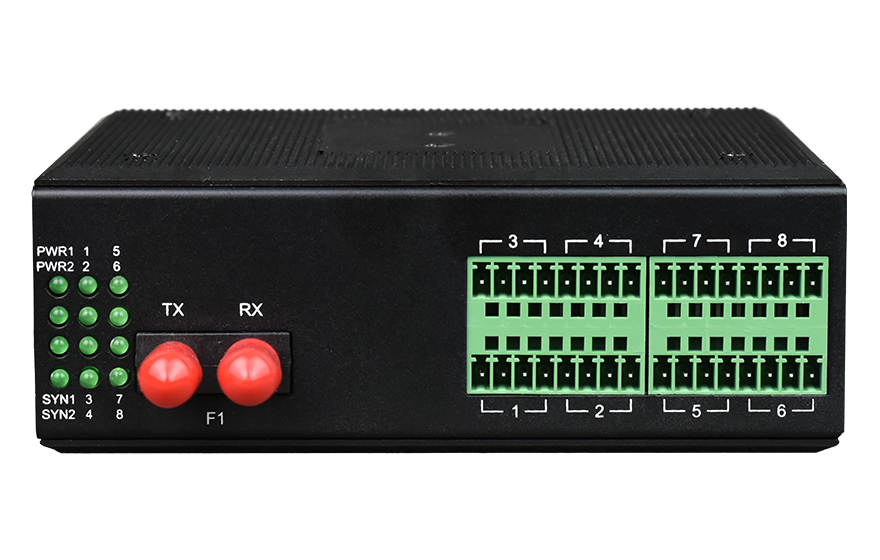

can光纖轉換器，是集成1路標準光纖接口（單模、多模， SC、 ST 可選）、 2 路標準 CAN 總線接口的工業級 CAN 總線轉光纖轉換器。CAN光纖轉換器可以將CAN 總線數據轉換成光信號通過光纖來傳輸，接下來飛暢科技的小編就來為大家介紹下CAN光纖轉換器的安裝說明，一起來看看吧！

1、CAN 總線配置：

can光纖轉換器在使用前一般需要用戶對CAN總線通信參數進行配置。

2、配置 CAN 總線波特率1：

can光纖轉換器可以支持 10K~1000K 之間一組常用的波特率，可以通過操作設備中的撥碼開關，對波特率進行配置。

3、canopen中繼器：

配置 CAN 總線波特率2：系統先不要上電，用螺絲刀打開設備外殼，找到設備中的撥碼開關，撥碼開關的“ 1、 2、 3、 4”號可以對CAN1波特率進行配置，“ 5、 6、 7、 8”號可以對CAN2波特率進行配置。

4、配置 CAN 總線終端電阻：

光纖轉can模塊兩條CAN通道內部均已經集成標準120Ω終端電阻，可通過兩條CAN總線接線端子之間的撥碼開關選擇是否接入。

5、與光纖連接：

can光纖轉換器的光纖接口類型可選擇SC、 ST兩種接口，傳輸方式可選擇單模、多模兩種，用戶在實際使用時只需要選擇對應的光纖線即可即插即用。

6、can光纖轉換器與CAN連接：

can光纖轉換器接入CAN總線連接方式：將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。CAN-bus網絡采用直線拓?fù)浣Y(jié)構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。

好了，以上內容就是飛暢科技關于can光纖轉換器安裝說明的相關介紹，希望能對大家有所幫助！杭州飛暢，20年專注光纖通信研發、生產和銷售，主營光端機、光纖收發器、工業交換機、協議轉換器等，我們?yōu)榭蛻籼峁┒ㄖ苹漠a(chǎn)品服務。歡迎前來了解、交流，咨詢熱線：0571-8700-7140，400-0505-571。
