工業以太網交換機的安裝流程詳解

瀏覽次數：發布時間：2020-07-30

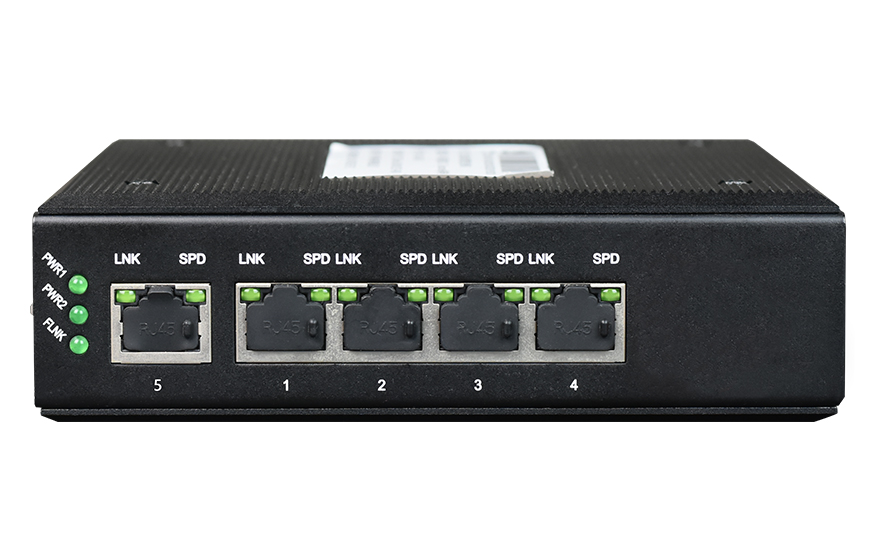

工業以太網交換機是應用于工業控制領域的以太網交換機設備，所以設備的安裝調試是很重要的一環，那么，我們在安裝工業交換機的過程中需要注意什么呢？工業以太網交換機的安裝流程是什么呢？接下來我們就跟隨飛暢科技的小編一起來詳細了解下吧！

工業交換機的安裝流程

1. 平放到桌面的安裝方式

工業交換機可以直接平放在光滑、平整、安全的桌面上。要保證工作環境有足夠大的空間，保證設備的通風散熱空間。但是需要注意以下兩點：

A. 保證交換機的物理表面能夠承受3kg以上的重量;

B. 保證交換機的四周有3-5cm的空間距離，交換機上不可放置重物。

2. 上機架的安裝方式

工業交換機箱可以通過支架固定在機架上。一般出廠時已經安裝好了兩個L型的機箱掛耳，操作方法如下：

A. 一般情況下使用的是標準機箱，也就是需要使用標準的安裝機柜;

3. DIN卡軌式工業交換機安裝

一般的工業交換機采用的都是標準DIN卡軌式安裝，在大多數工業應用上非常方便，安裝步驟如下：

A. 檢查是否具備DIN-Rail導軌安裝工具配件;

B. 將產品調整正確的安裝方向，即電源接線端子向上為正確;

C. 將產品導軌卡上半部分(有卡簧的部分)先卡入導軌條上，然后將下半部分稍加用力卡進導軌條;

D. 將DIN導軌卡卡入卡軌后，喲啊檢查確認產品是否平衡可靠地固定在DIN卡軌上;

4. 壁掛式工業交換機安裝

交換機安裝在工業現場應用上非常普遍，安裝說明如下：

A. 用螺絲刀將螺絲1處和螺絲3處的4枚螺絲全部取下。螺絲2處的螺絲視現場安裝空間是否足夠決定是否一并取下(建議空間足夠時保留);

B. 將拆下的壁掛耳朵180°旋轉，對準螺絲孔位后進行二次固定，因螺絲松脫或滑絲可能給設備帶來致命傷害，請檢查螺絲是否已固定到位;

C. 在壁掛耳朵上預留的壁掛孔位進行固定即可。

好了，以上內容就是飛暢科技關于工業以太網交換機安裝流程的相關詳細介紹，希望能對大家有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140。
