飛暢科技教你如何利用光衰減器來測試光纖收發器的靈敏度？

瀏覽次數：發布時間：2020-03-30

光纖收發器的靈敏度可以說是光纖收發器的一個重要指標，了解如何測試光纖接收器的靈敏度是一項很重要的技能。當光輸入功率在一定范圍內時，光纖接收器的性能最佳。但是如何來判斷光纖收發器是否會在最低光輸入功率時，提供最佳性能呢？常用的一種方法是使用光衰減器，例如隔板衰減器。但是，我們該如何測試呢？接下來就由飛暢科技的小編來為大家詳細介紹下如何利用光衰減器測試光纖收發器的靈敏度？一起來看看吧！

測試光纖收發器的靈敏度常用的一種方法是使用光衰減器，例如隔板衰減器。通常只需要兩個值即可完成測試。該過程包括如下所示的三個步驟。

1.使用功率計測量光纖發射器的光輸出功率。請記住，工業標準定義了特定網絡標準的發射器和接收器的光輸入功率。如果您正在測試100BASE-FX收發器，則應使用100BASE-FX發射器，且發射器的光輸出功率應在制造商的數據表所規定的范圍內。

2.將發射器連接到接收器，并在發射器可提供的最大光輸出功率下驗證其是否正常工作。您需要以接收器可以接受的最小光輸入功率測試接收器，同時接收器仍然提供最佳性能。為此，您需要從制造商的數據表中獲取最低的光輸入功率值。

3.計算測試所需的衰減水平。例如：發射器的光輸出功率為-17 dBm，接收器的最小光功率電平為-33 dBm。它們之間的差值為16 dB。您可以在接收器的輸入端使用16 dB的隔板衰減器，并重新測試接收器。如果接收器仍能正常工作，則在規格范圍內。

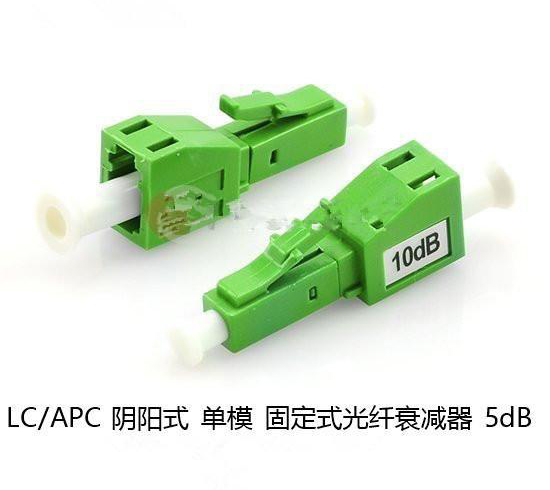

注意：在上面的例子中不考慮光損耗。假設發射器位于接收器10公里處，并且整個光纖鏈路（包括互連）的損耗為6 dB，那么對于您的測試，應使用10 dB的隔板衰減器，而不是16 dB的。

如果沒有專業的可以直接測試靈敏度儀表，可以這樣測試：光收發器網口接電腦，對通過光收發器的遠端電腦對PING，把可調光衰接到光纖上，慢慢增大衰減，當PING測剛剛出現丟包，這時候的收光功率就是靈敏度。

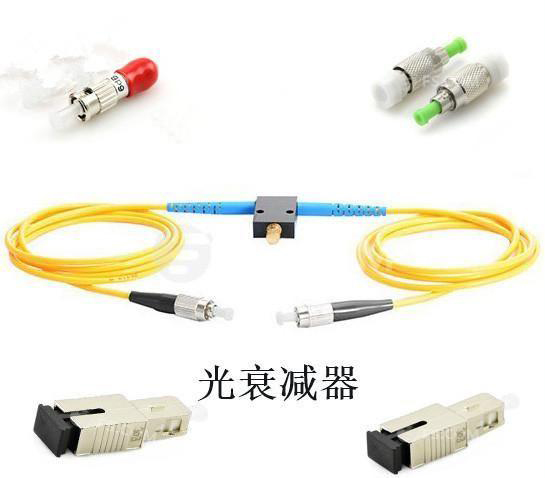

光衰減器是一種非常重要的光纖無源器件,它可按用戶的要求將光信號能量進行預期地衰減,也可以用來測試光纖收發器的靈敏度。種類齊全的光衰減器，為光通信的用戶帶來了方便。

好了，以上內容就是飛暢科技關于如何利用光衰減器測試光纖收發器的靈敏度？這個問題的相關詳細介紹，希望能對大家有所幫助！飛暢科技近二十年專業從事光端機、光纖收發器、工業交換機、協議轉換器等工業通信設備的研發、生產和銷售。歡迎前來了解、交流，咨詢熱線：0571-8700-7140。
