光纖收發器的6個指示燈說明，每個指示燈都代表什么含義？

瀏覽次數：發布時間：2020-03-05

我們常用的光纖收發器都有6個指示燈，那么每個指示燈都代表什么含義呢？是否所有指示燈都亮起才代表光纖收發器正常工作呢？接下來飛暢科技的小編就來為大家詳細說明一下，一起來看看吧！

光纖收發器的指示燈說明：

1、LAN指示燈：LAN1、2、3、4插孔的燈代表內網網絡連接情況的顯示燈，一般是閃爍或者長期亮著。如果不亮表示網絡沒有連接成功，或者沒電。如果長期亮著代表網絡正常，但是沒有數據流動和下載。與之相反的就是閃爍，說明這時的網絡正處于下載或上傳數據當中。

2、POWER指示燈：它是用來開啟或者關閉光纖收發器的。使用中是常亮，關閉使用是熄滅。

3、POTS指示燈：POTS1、2是內網電話線是否連接的顯示燈。燈光狀態是常量和閃爍，顏色是綠色。常亮代表正常使用，可以連接到軟交換機，但是沒有任何業務流傳輸。熄滅表示沒電或者無法注冊到交換設備。閃爍時是有業務流的意思。

4、指示燈LOS：外線光纖是否連接的顯示燈。閃爍代表ONU接收光功率的效率有些低，但光接受機的靈敏度高。常亮是表示ONU PON的光模板電源已經關掉了。

5、指示燈PON：這是外線光纖是否連接的狀態顯示燈。常亮和閃爍都是正常使用當中，熄滅代表ONU沒完成OAM的發現和注冊。

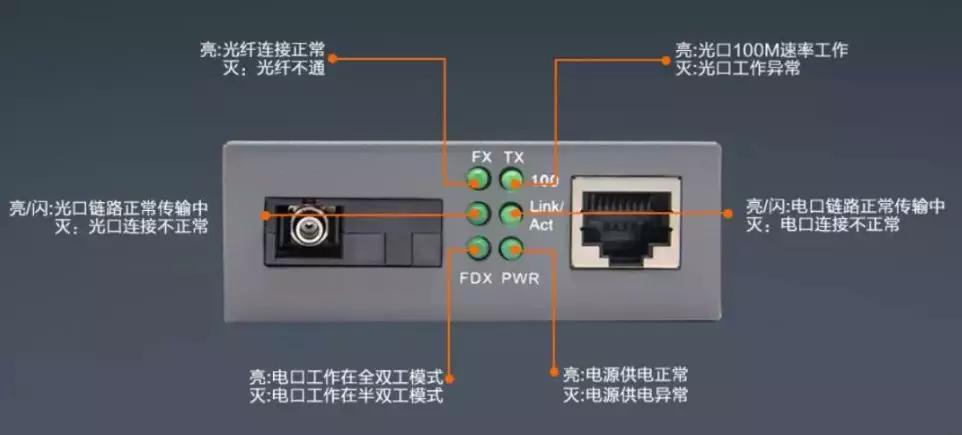

光纖收發器6個指示燈含義：

PWR：燈亮表示DC5V電源工作正常；

FDX：燈亮表示光纖以全雙工方式傳輸數據；

FX 100：燈亮表示光纖傳輸速率為100Mbps；

TX 100：燈亮表示雙絞線傳輸速率為100Mbps，燈不亮表示雙絞線傳輸速率為10Mbps；

FX Link/Act：燈長亮表示光纖鏈路連接正確；燈閃亮表示光纖中有數據在傳輸；

TX Link/Act：燈長亮表示雙絞線鏈路連接確；燈閃亮表示雙絞線中有數據在傳輸10/100M。

總結：若光纖收發器正常工作，PWR電源指示燈必須常亮，F(xiàn)X-LINK/ACT光纖鏈路指示燈、TX-LINK/ACT網絡鏈路指示燈需常亮或閃爍，若LINK/ACT指示燈不亮，需檢查相應鏈路是否連線正常；至于FDX工作模式指示燈、FX-100光纖速率指示燈、TX-100網絡速率指示燈是否常亮對光纖收發器沒有實質影響。

好了，以上內容就是飛暢科技關于光纖收發器的6個指示燈說明以及每個指示燈都代表什么含義？這個問題的詳細解答，希望能對大家有所幫助！飛暢科技，光通信與接入解決方案專家，專業做光纖收發器的廠家，自主研發品牌，為您解決產品定制問題以及中小批量訂單，選擇杭州飛暢就是選擇放心，選擇省心，選擇舒心。歡迎前來了解交流，咨詢熱線：0571-8700-7140。
